hdipcb分幾階,高階HDI板

HDI PCB,即高密度互連印制電路板(High Density Interconnect Printed Circuit Board)是一種新型的印制電路板技術,其特點是具有較高的線路密度和更小的線寬/線距。在HDI PCB技術中,制造過程通常被劃分為幾個階段,以確保最終產品的優質性能和可靠性。

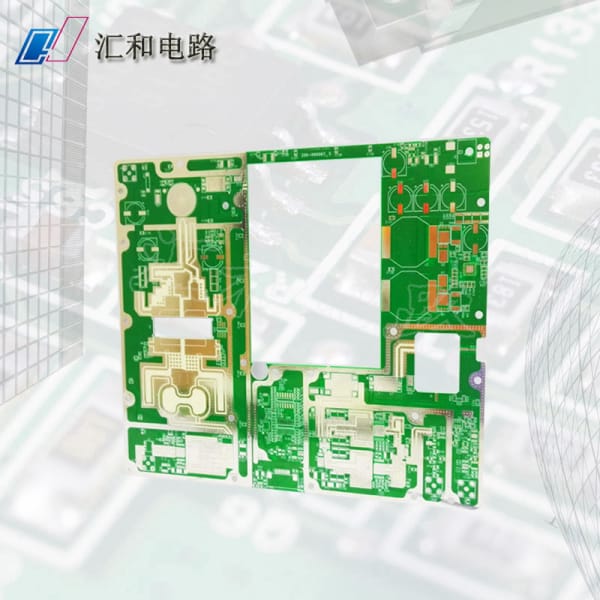

hdipcb分幾階,高階HDI板

首先,HDI PCB的制造開始于設計階段。設計師根據電子產品的要求和功能設計電路圖,并決定板層數量以及IPC類別(IPC-6012中定義了HDI PCB的不同類別)。這一階段的目標是確保電路板的布局和連接符合產品的要求。

第二階段是面板化。在這個過程中,設計好的電路圖將被轉化為一個或多個電路板的具體樣式。設計師需要將布局好的線路、焊盤等元素轉移到電路板樣板上,并考慮到線路的長度和距離等因素。

接下來是內層線路的制造。在這一階段,內層線路將被制作和組裝成一張或多張內層電路板。這一步驟通常包括圖案化、蝕刻和焊盤涂覆等過程。內層電路板的質量和精確度對最終產品的性能具有重要影響。

隨后是層壓。通過將內層電路板和外層電路板以及介質材料堆疊在一起,并在高溫和高壓下進行壓制,形成一個整體的電路板結構。這個過程確保了電路板的穩定性和可靠性。

最后,進行表面處理、絲印、過孔、設備測試等等工藝的處理。這些工藝步驟的目的是為了增強電路板的耐久性、導電性以及與其他元件的連接能力。

高階HDI板由于其更高的線路密度和更小的線寬/線距,被廣泛應用于移動通信設備、醫療設備、IT設備等高端電子產品中。它的優勢在于更小的尺寸,更好的信號傳輸性能以及較低的噪音和干擾。同時,高階HDI板還具有更好的抗振動和抗沖擊能力,使電子產品更加穩定可靠。

綜上所述,HDI PCB技術通過多階段的制造過程,為電子產品制造提供了更高的線路密度和更小的線寬/線距。高階HDI板的應用帶來了更小、更穩定、更可靠的電子產品,滿足了現代科技不斷進步的需求。
